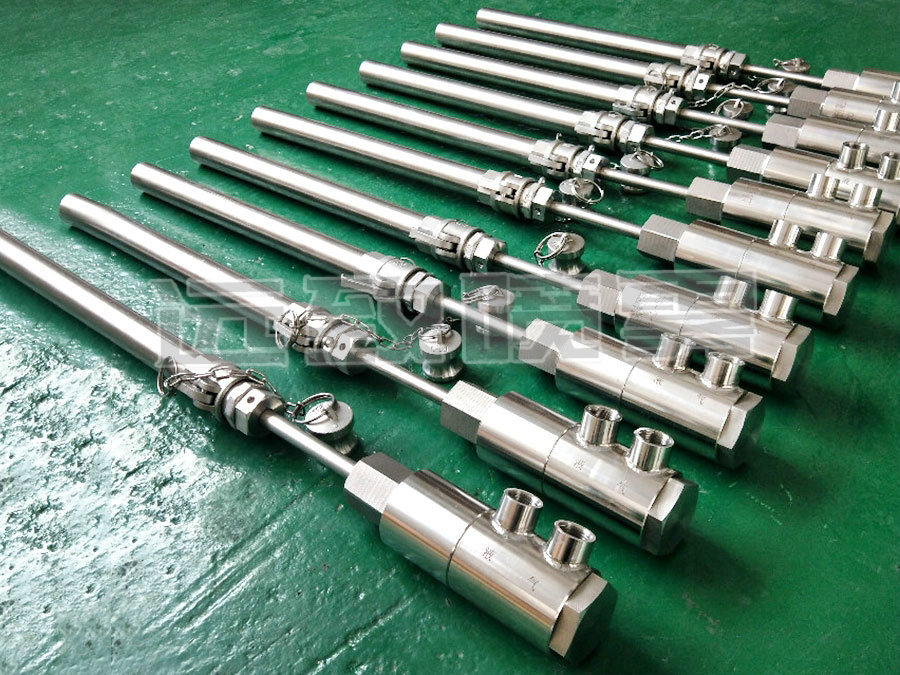

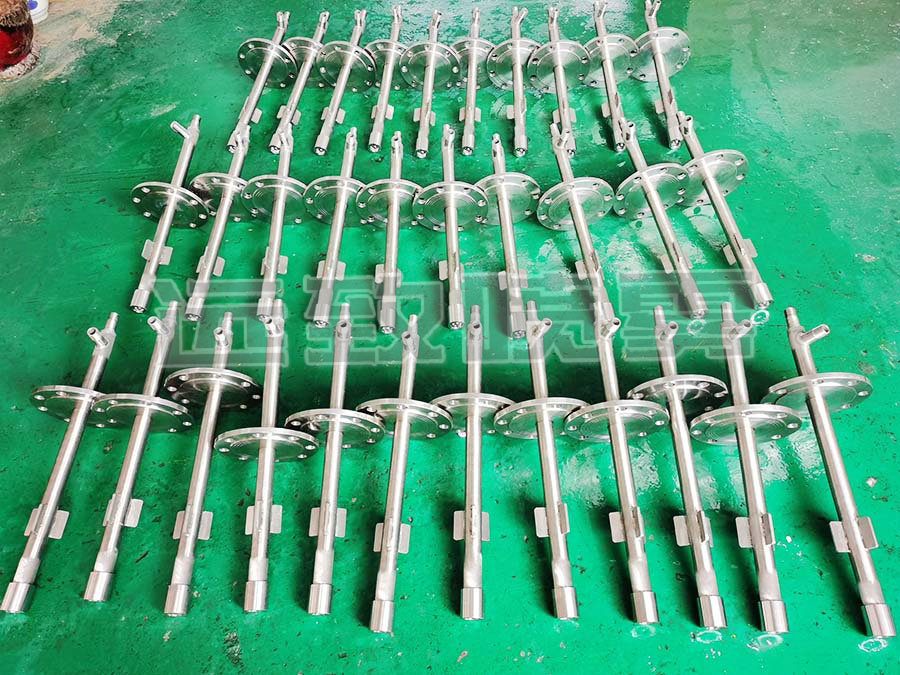

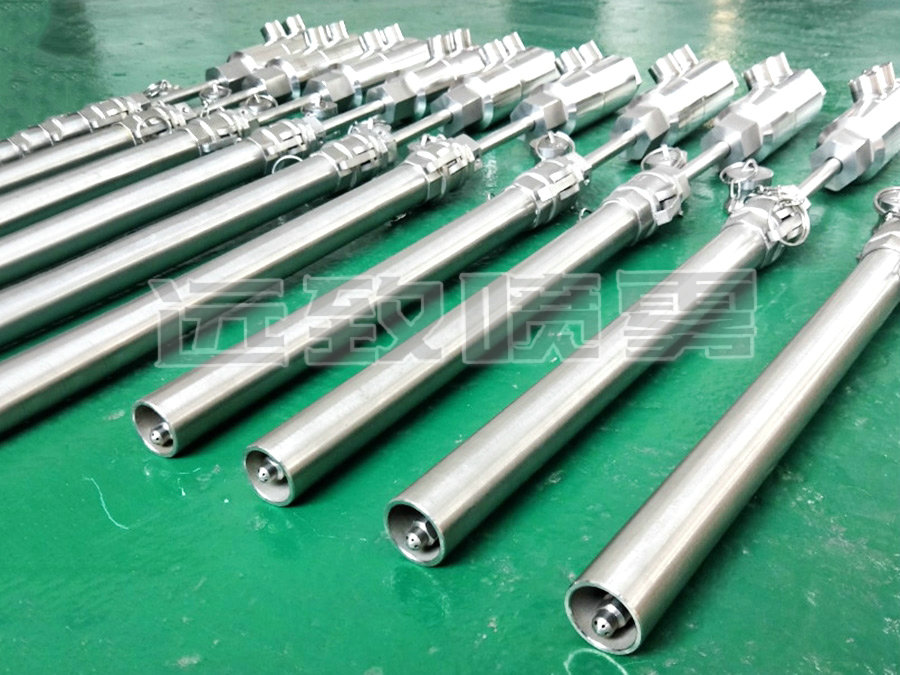

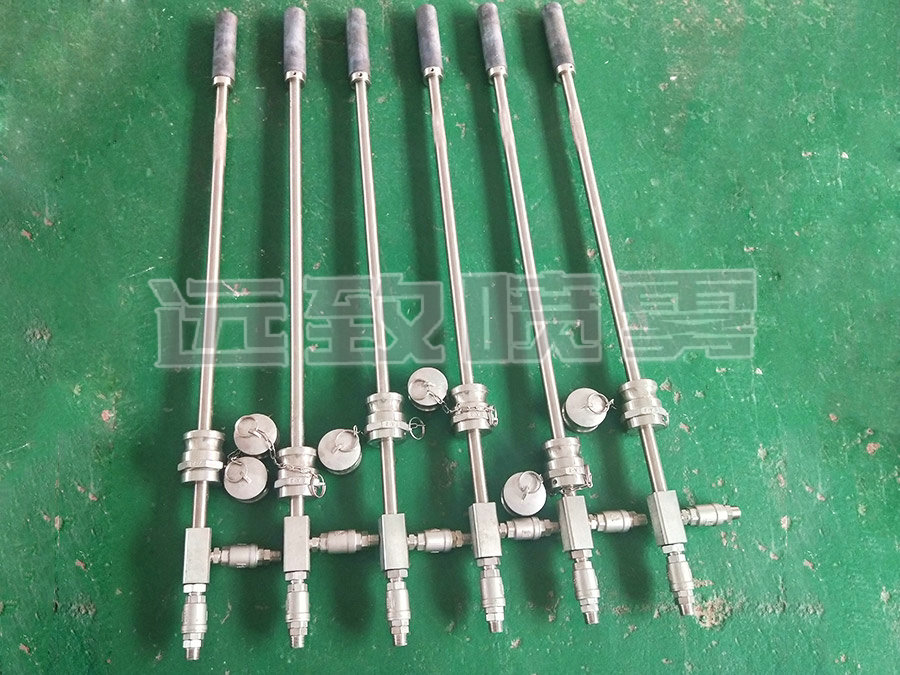

燃煤鍋爐高溫噴氨脫硝噴槍詳細介紹

燃煤鍋爐脫硝噴槍的爐內保護裝置,包含:嵌套在噴槍外部的套管,所述套管與鍋爐水冷壁銜接板固定銜接,所述套管經過金屬抓釘銜接防磨凸臺,所述防磨凸臺為耐火澆筑資料制成的防磨凸臺.本實用新型能夠避免噴槍前端因觸摸高溫高灰煙氣而產生磨損,一起取消了噴槍原有的防磨套管,使噴槍本體直接裝置在噴槍裝置套管中,減小了裝置套管的外徑尺度,降低了鍋爐水冷壁的讓管等裝置改造難度.

燃煤鍋爐高溫噴氨脫硝噴槍?zhuān)涮卣髟谟冢瑖姌寴寳U，設置在噴槍槍桿一端的噴頭，以及同軸套設在另一端的固定組件；噴頭用于將還原劑溶液霧化后噴入煙氣中；

固定組件包含管座、冷卻風匣和套筒；套筒內側同軸套設在噴槍槍桿上；冷卻風匣一端固定銜接收座，冷卻風匣內側與套筒外側圍住出一個空腔作為冷卻風室；套筒與冷卻風匣之間坐落管座一端的銜接處，設置有與噴槍槍桿相鄰且同軸的環狀狹縫；冷卻風匣側壁上設置有與冷卻風室連通的壓縮空氣接口

依據權利要求燃煤鍋爐高溫噴氨脫硝噴槍?zhuān)涮卣髟谟?，所述的冷卻風匣呈凹型設置，套筒由凹型開口刺進固定合作；套筒的刺進端外側呈坡口設置，坡口與冷卻風匣底部構成出口逐步縮小的環狀狹縫。

依據權利要求燃煤鍋爐高溫噴氨脫硝噴槍?zhuān)涮卣髟谟?，冷卻風匣在凹型開口處與套筒外側螺紋銜接，冷卻風匣底部外側經螺紋銜接收座。

依據權利要求燃煤鍋爐高溫噴氨脫硝噴槍?zhuān)涮卣髟谟冢龅膰婎^包含噴嘴體、霧化板和噴嘴帽；

噴嘴體固定在噴槍槍桿上，噴嘴體上設置有與噴槍槍桿的還原劑通道連通的孔道；

噴嘴帽一端開口，另一端經螺紋銜接在噴嘴體上，霧化板由噴嘴帽夾緊固定在噴嘴體上；霧化板設置有霧化通孔，銜接噴嘴體的一端設置別離與孔道和霧化通孔連通的淺槽，另一端經霧化通孔與噴嘴帽的開口連通。依據權利要求燃煤鍋爐高溫噴氨脫硝噴槍?zhuān)涮卣髟谟?，噴嘴體一端經螺紋套設銜接在噴槍槍桿上，另一端經螺紋刺進銜接噴嘴帽中。

依據權利要求燃煤鍋爐高溫噴氨脫硝噴槍?zhuān)涮卣髟谟?，淺槽的外側與孔道連通，霧化通孔連通。
