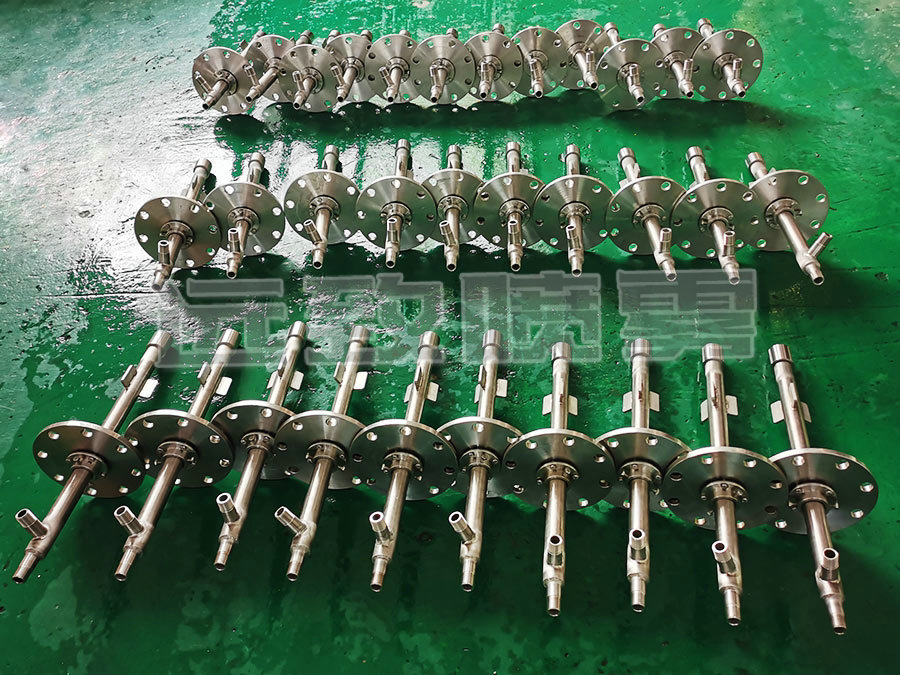

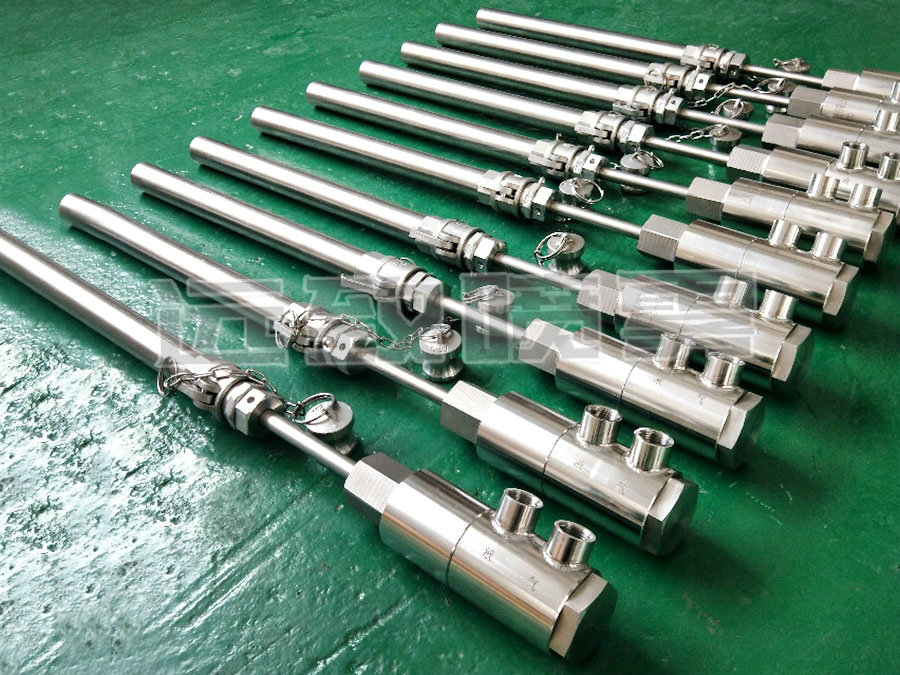

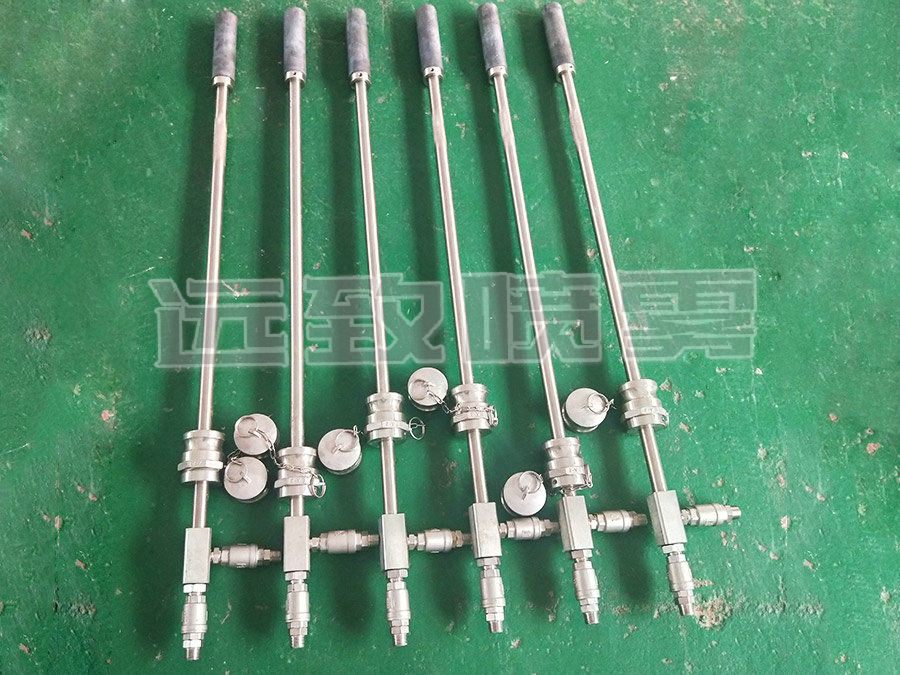

遠致生產煙氣脫硝噴槍SNCR脫硝噴槍

煙氣脫硝噴槍包含：供還原劑經過的內管以及供霧化介質經過的外管、由內管及外管兩層殼體構成的液氣分隔的雙流道、以及設置在所述內管前端的內噴頭；內噴頭為外管的內接長方體，且在內噴頭的側壁上設置歪斜安置的出液孔；內管與外管之間構成混合腔，外管的前端設有帶噴口的外噴頭。液態還原劑經內管注入混合腔與霧化介質混合，構成安穩的氣液兩相泡狀流，氣液兩相泡狀流進入噴頭內的空腔加快并由噴口噴出，因?yàn)閴毫ο陆?，噴出后的泡狀流敏捷脹大爆破，將還原劑霧化成細微的液滴；小液滴在高溫條件下敏捷霧化，與煙氣混合、反響。本實用新型霧化均勻、操作彈性好、可靠性高。

煙氣脫硝噴槍結構是否合理,對煙氣脫硝起重要作用.帶有旋流混合室的氣液兩相流噴槍氣液兩相能量交流充沛,為液相進一步霧化和噴到預訂方位供給了條件,脫硝功率高.

鍋爐高溫噴氨脫硝噴槍,結構簡略,規劃合理,運用便利,能夠在富燃料區的高溫條件下運用.其包含噴槍槍桿,設置在噴槍槍桿一端的噴頭,以及同軸套設在另一端的固定組件;所述的噴頭用于將將還原劑溶液霧化后噴入煙氣中;所述的固定組件包含管座,冷卻風匣和套筒;套筒內側同軸套設在噴槍槍桿上;冷卻風匣一端固定銜接收座,冷卻風匣內側與套筒外側圍住出一個空腔作為冷卻風室;套筒與冷卻風匣之間坐落管座一端的銜接處,設置有與噴槍槍桿相鄰且同軸的環狀狹縫;冷卻風匣側壁上設置有與冷卻風室連通的壓縮空氣接口.

SNCR脫硝噴槍安置結構,使用于循環流化床鍋爐,包含:一鍋爐爐膛;至少兩個旋風分離器;所述鍋爐爐膛與所述旋風分離器經過至少兩個分離器進口段連通;還包含多個還原劑噴槍,所述還原劑噴槍別離安置于每個分離器進口段的外側板及上頂板.經過選用上述技能計劃,能完成以下有利作用:因?yàn)榉蛛x器進口段流轉截面較窄,還原劑噴入后能夠在此處與煙氣充沛混合,一起安置在進口段上頂板的噴槍有用增加了還原劑的噴發深度,增加了覆蓋面積,促進體系脫硝功率的提高;還原劑噴槍安置在分離器進口段上頂板及外側板,該處便于搭設裝置檢修渠道,便利項目施工裝置,保護便利,利于工業使用及大規模推行.

SNCR脫硝噴槍安置結構，使用于循環流化床鍋爐，包含： 一鍋爐爐膛；至少兩個旋風分離器； 所述鍋爐爐膛與所述旋風分離器經過至少兩個分離器進口段連通；其特征在于， 還包含多個還原劑噴槍，所述還原劑噴槍別離安置于每個分離器進口段的外側板及上頂板。
